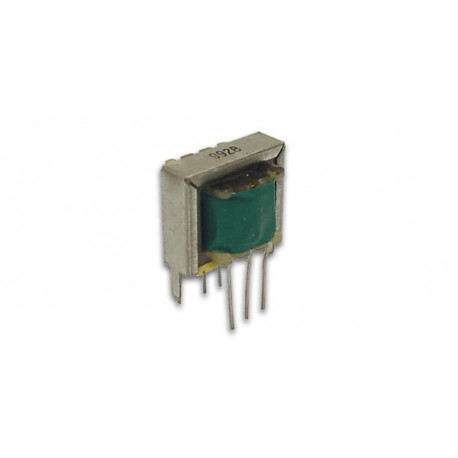

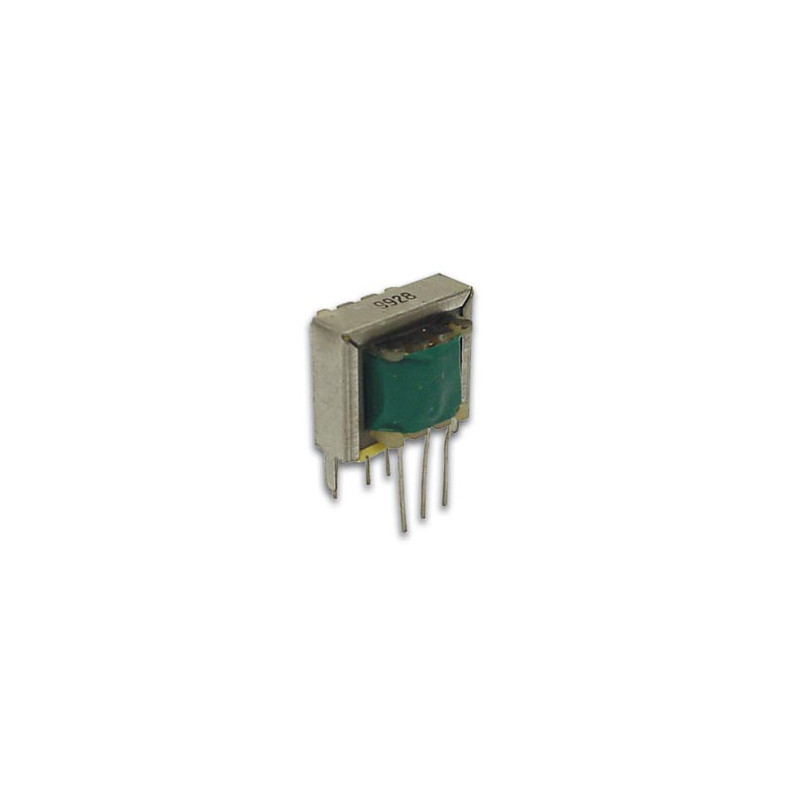

Transformateur téléphonique 600ohm/600ohm

Spécifications

• ratio d'impédance:
  • primaire Zp: 600ohm ± 5%
  • secondaire Zs: 600ohm ± 5%
• résistance CC:
  • primaire Rp: 60ohm ± 5%
  • secondaire Rs: 60ohm ± 5%
• variation en impédance: ± 3% (à 1kHz, 1V, 0mACC)
• réponse en fréquence: < ± 3dB, 300Hz à 4kHz pour 0dB à 1kHz
• déséquilibre du branchement central: 3% max. (à 1kHz, 1V, 0mACC)
• isolation entre les bobines: 100Mohm min., 100Vcc
• tension de contournement: 100V HiPOT pendant 1 minute
• amortissement d'insertion: 2.5dB max. (à 1kHz, 1V, 0mACC)
