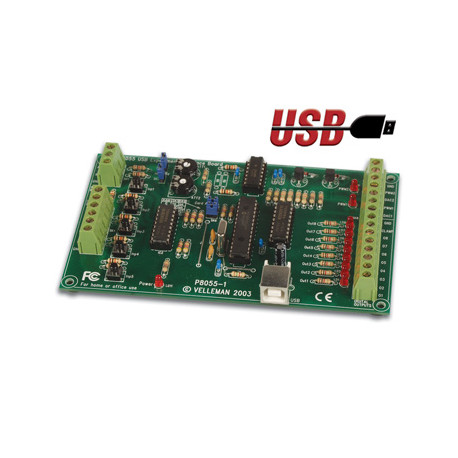

WSI8055N - Carte interface USB d'expérimentation

LOGICIEL DIAGNOSTIQUE / LOGICIEL DE TEST:

• tests d'entrée / de sortie séparés
• fonction "clear all / set all''
• fonction compteur pour entrées 1 et 2 avec élimination du rebondissement réglable (max 20KHz selon la charge d'entrée / de sortie totale)

Caractéristiques

• Alimentation via USB: env. 70mA
• Dimensions: 145 x 89 x 20mm
• Sortie analogique avec glissières
• Entrée analogique avec indication bargraph
• PWM 0 à 100% sorties à collecteur ouvert max 100mA / 40V (indications LED)
• Permet la connexion de max. 4 cartes aux connecteurs USB du PC
• Temps de conversion moyen : 2ms par commande
• Utilise le pilote périphérique d'interface humaine (HID) de Microsoft®, pas besoin
• de pilote externe
• Des exemples et DLL sont disponibles sur internet

Exigences de système minimales:

• Processeur de 1GHz ou plus rapide, 32 bits (x86) ou 64 bits
• Connexion USB 1.1 ou meilleur
• Windows XP ou supérieur

Spécifications techniques

• 5 entrées numériques (0 = terre, 1= ouvert) (l'appareil est pourvu de boutons de test)
• 2 entrées analogiques avec atténuation et gain optionnelles (connexion de test interne +5V pourvue)
• 8 interrupteurs de sortie numériques à collecteur ouvert (max 50V/100mA) (indication LED)
• 2 sorties analogiques:
• 0 à 5V, résistance de sortie 1K5
• PWM 0 à 100% sorties à collecteur ouvert max 100mA / 40V (indications LED)
