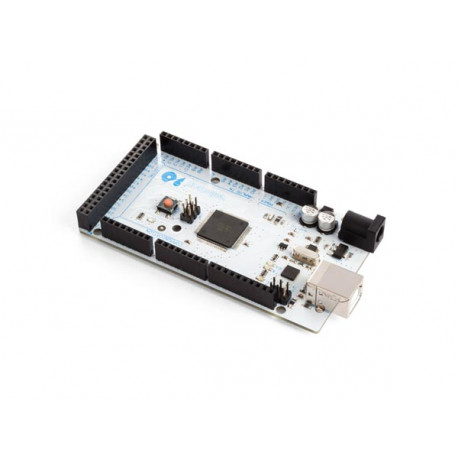

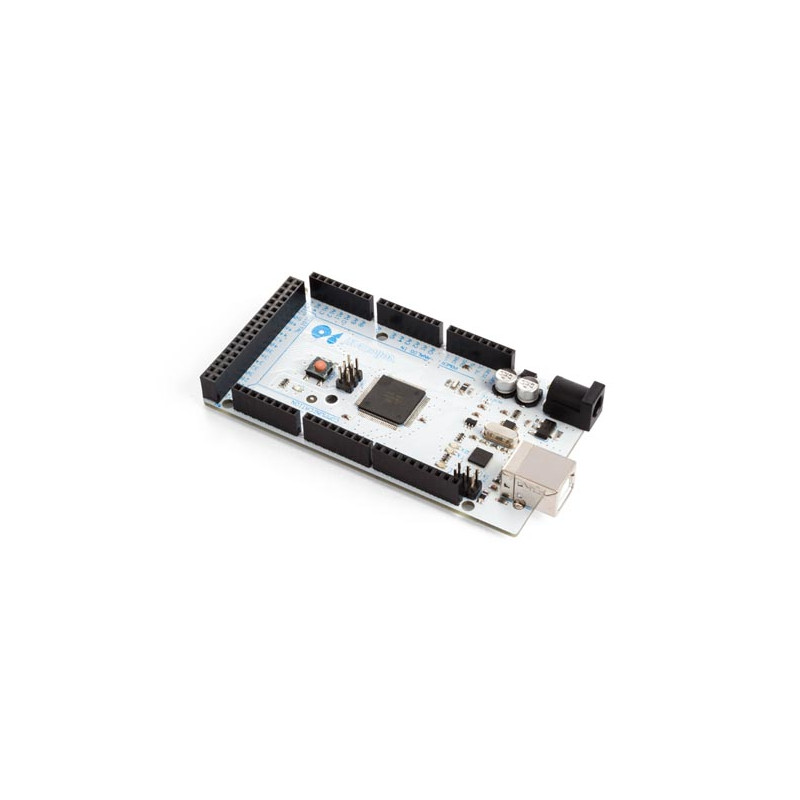

Carte de développement ATMega2560

La carte MEGA 2560 est équipée d'un microcontrôleur ATmega2560. Elle dispose de 54 entrées/sortes numériques (dont 14 peuvent être utilisées comme sorties PWM), 16 entrées analogiques, 4 UARTS, d'un oscillateur à quartz de 16 MHz , d'une connexion USB, d'une prise d'alimentation, un connecteur ICSP, et un bouton de reset. Pour piloter le microcontrôleur, il suffit de la connecter à un ordinateur avec un câble USB.

Spécifications

• Micro-contrôlleur : ATmega2560
• Tension d'alimentation nominale : 5V
• Tension d'alimentation (recommandé) : 7-12V
• Tension d'alimentation (limites) : 6-20V
• Entrées/sorties digitales : 54 (dont 14 pouvant être utilisées comme sorties PWN)
• Entrées Analogiques : 16
• UARTS : 4
• DC Current per I/O Pin : 40 mA
• DC Current for 3.3V Pin : 50 mA
• Memoire Flash : 256 KB (ATmega2560) dont 8 KB utilisé par le bootloader
• SRAM : 8 KB (ATmega2560)
• EEPROM : 4 KB (ATmega2560)
• Fréquence d'horloge : 16 MHz

Version Rev3 (R3)

1.0 Pinout : 2 Pins (SDA et SSL) sont ajoutées à coté de la pin AREF et 2 pins (IOREF et une réserve) sont ajoutées à coté du RESET. Ces pins vont être ajoutées sur les prochains shields.

Circuit de reset amélioré.

ATMEGA 16U2 remplace l'ATMEGA 8U2.
