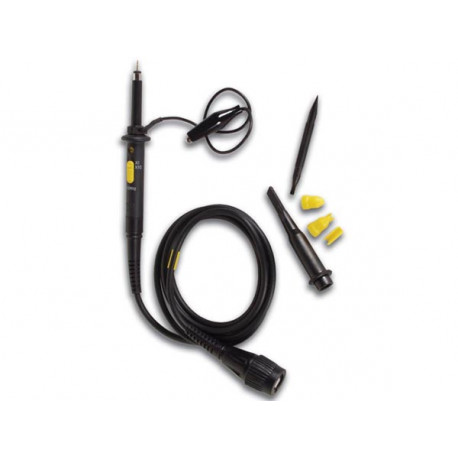

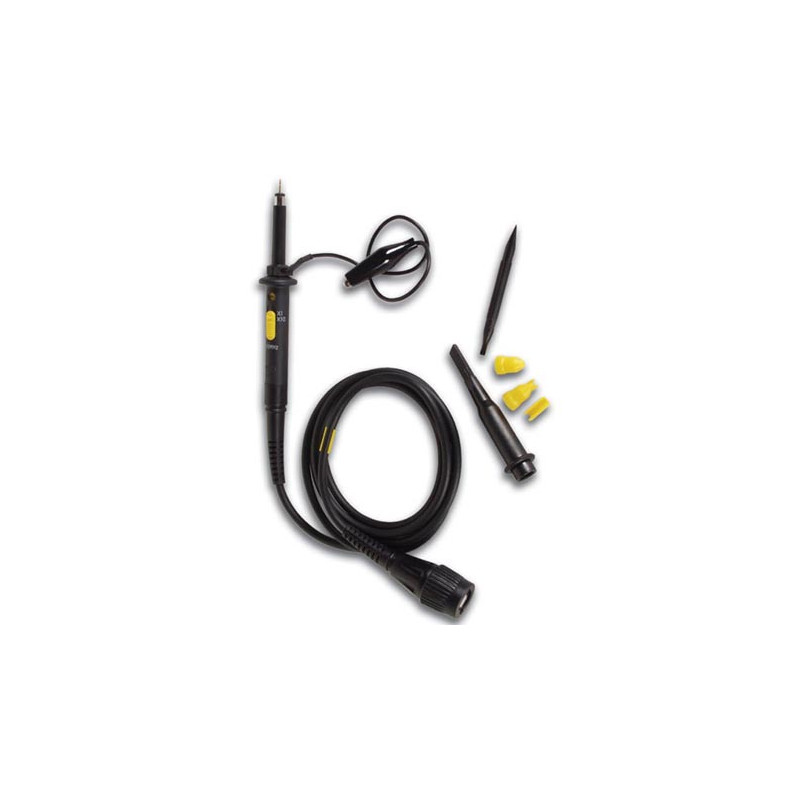

Sonde de Mesure 60 MHz

Caractéristiques

• 2 Positions X1 / X10
• Réglage de compensation: 10 à 50 pF
• Longueur du câble: 1.2 m
• Sécurité: conforme à la norme IEC 1010 cat II
• Avec connecteur BNC isolé

position x1

• atténuation: 1 : 1
• largeur de bande: CC à 15MHz
• temps de montée: 23.3 ns
• résistance d'entrée: 1 Mohm (résistance d'entrée oscillosc.)
• capacité d'entrée: 46 pF + capacité oscillosc.
• tension d'opération: 600 VCC incl. max. CA (réduit avec fréquence ascendante)

position x10

• atténuation: 1 : 10
• largeur de bande: CC à 60 MHz
• temps de montée: 5.8 ns
• résistance d'entrée: 10 Mohm (si entrée oscilloscope = 1 Mohm)
• capacité d'entrée: ± 15 pF
• tension d'opération: 600 VCC incl. CA max. (réduit avec fréquence ascendante)
