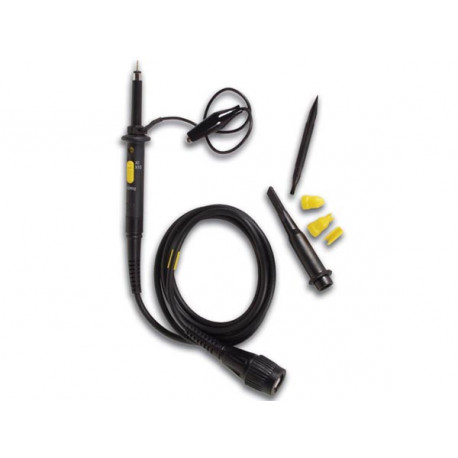

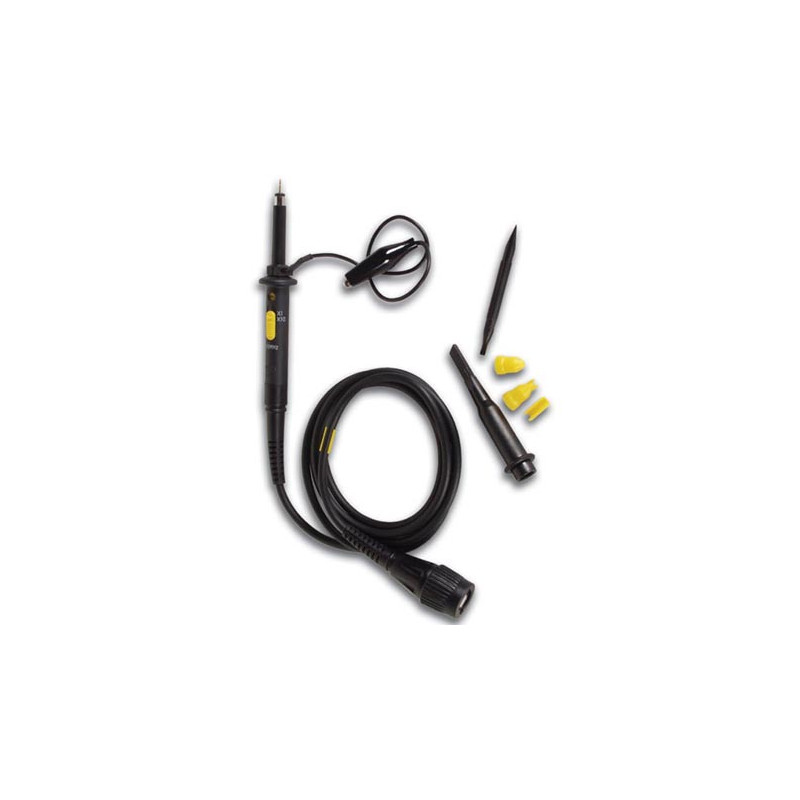

60 MHz meetsonde

Kenmerken

• 2 Posities X1 / X10
• Compensatie-instelling: 10 tot 50 pF
• Kabellengte: 1,2 m
• Veiligheid: volgens IEC 1010 cat II
• Met geïsoleerde BNC-connector

positie x1

• demping: 1 : 1
• bandbreedte: DC tot 15MHz
• stijgtijd: 23,3 ns
• ingangsweerstand: 1 Mohm (oscillosc. ingangsweerstand)
• ingangscapaciteit: 46 pF + oscillosc. capaciteit
• bedrijfsspanning: 600 VDC incl. max. AC (verminderd met stijgende frequentie)

positie x10

• demping: 1 : 10
• bandbreedte: DC tot 60 MHz
• stijgtijd: 5,8 ns
• ingangsweerstand: 10 Mohm (als scoopingang = 1 Mohm)
• ingangscapaciteit: ± 15 pF
• bedrijfsspanning: 600 VDC incl. AC max (verminderd met stijgende frequentie)
